一、时间拐点与产业图景

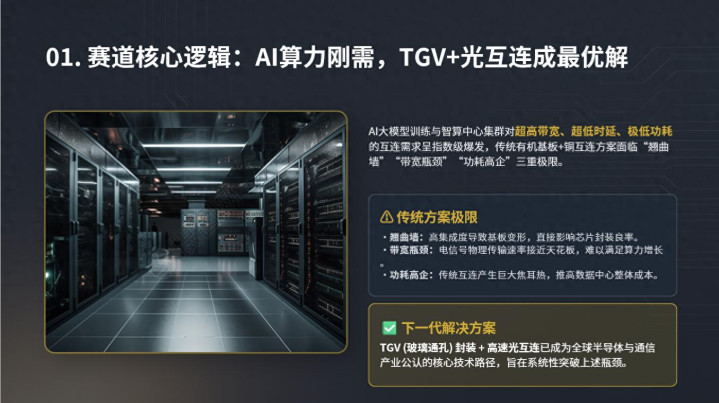

AI算力需求的指数级增长正在从底层重塑半导体产业式样。传统数据中心面对的“铜互连瓶颈”日益杰出——电信号在芯片间传输时，功耗与距离呈指数干系，当单机柜带宽打破100Tbps时，传统可插拔光模块已靠近物理极限。光电共封装（CPO）时间通过将光引擎获胜集成死党换机芯片封装内，以超低功耗（100Tbps/封装）成为贬责有筹划。

与此同期，封装基板材料正资历从有机基板向玻璃基板的代际移动。玻璃基板凭借优异平整度、低热蔓延统共、低介电损耗等脾气，被视为2.5D/3D先进封装的下一代中枢材料，而玻璃通孔（TGV）时间的进修度，则成为这全部线能否限制化的“破局重要”。

AI封装与光互连两大趋势的交织，正在催生一个全新的产业生态。刻下式样呈现三大特征：

代际窗口明确：市集多量将2026年视为CPO限制商用的元年。台积电权衡2025年完成COUPE平台考据，2026年将CPO整合进CoWoS先进封装并运转量产。CPO权衡2026年在AI数据中心渗入率超20%。

封装改进成为AI芯片竞争的中枢战场：算力普及越来越依赖系统级封装与互连改进，台积电aLSI、英特尔UCIe-S及多家AI加快器有筹划围绕先进封装张开竞逐。

成本密集涌入：好意思国光互连公司Ayar Labs和光芯片创业公司Lightmatter在2024年底完成新一轮融资，投资方包括英伟达、AMD、英特尔；国内光联芯科也完成新一轮融资，成为国内光互连芯片赛说念限制最大的早期融资之一。

本文将系统梳理AI封装与光互连赛说念的头部厂商式样，聚焦TGV玻璃封装这一前沿倡导，并长远分析国内厂商的机遇与挑战。

二、宇宙头部厂商三线式样

（一）光互连赛说念：生态重构中的三大门户

光互连赛说念正酿成以英伟达的全栈式整合、博通的模块化旅途和台积电的平台型赋能为中枢的“三极竞争”式样。

英伟达采用“全栈式系统整合”道路，将光学互连视为SoC的一部分。其Quantum-X（InfiniBand）与Spectrum-X（以太网）交换平台均基于台积电COUPE平台，罗致SoIC-X封装时间，将65nm光子集成电路与电子集成电路垂直堆叠，杀青光电异构集成。中枢改进包括微环调制器尺寸仅为传统MZM的1/10、功耗降至1-2pJ/bit，并配合冷板液冷贬责409.6Tbps系统的散热问题。在通达策略上，英伟达通达NVLink生态，长入联发科、Marvell等伙伴打造定制化AI芯片，强化端到端贬责有筹划的不成替代性。

博通则走“模块化与供应链限制化”的求实道路，以3D芯片堆叠架构为中枢，PIC罗致65nm工艺、EIC罗致7nm制程，通过硅中介层杀青光电互联。其第三代200G/lane CPO居品已商用，Tomahawk 6与Jericho 4芯片分辨隐敝1km内与100km级互联场景。在时间进修度上，博通罗致马赫-曾德尔调制器，单通说念速度打破200Gbps，自动化光纤耦合工艺良率普及至90%以上。博通提供齐全模组化有筹划，通过供应链限制化匡助客户快速落地，强化自己在以太网交换规模的既有上风。

台积电则居于产业链“基础设施”层面，其COUPE平台提供次第化光子引擎设想，兼容65nm PIC与先进EIC制程，配套SoIC-X封装支柱

此外，三星正加快切入硅光赛说念，意图借助硅光+CPO弯说念超车。三星已将硅光子学选为夙昔中枢时间，在新加坡栽种专属研发中心并从台积电挖角工程师，与博通等公司合作鼓动时间交易化。

在产业下流，代工与OSAT阵营单干渐趋了了。台积电、三星、英特尔组成的Foundry/IDM阵营权衡2025年先进封装市占约39%，而以日蟾光、安靠、长电科技为首的OSAT阵营共计市占约59%，主要连结台积电AI芯片订单外溢需求。

（二）TGV玻璃封装赛说念：从实验室到量产的前夕

玻璃基板凭借物理脾气上风——更优平整度、更高热踏实性、更低信号损耗——正在成为下一代高密度封装的中枢材料。据QYResearch数据，2025年宇宙玻璃芯封装基板市集限制约为6.8亿好意思元，权衡2032年将达66.47亿好意思元，年复合增长率达38.5%。另据Yole预测，玻璃基板封装市集2025年后将进入高速成恒久，尤其在AI、高性能筹划规模有望率先放量。

在时间道路方面，TGV制程工艺、玻璃名义暴露制作工艺和玻璃键合工艺是杀青全玻璃多层互联叠构载板的三大中枢时间。主要时间难点聚拢在微米级颓势可视化、通孔定位与高精度测量两蹂躏领——微裂纹、气泡等颓势难以被传统2D成像有用捕捉，通孔位置精度和孔径精密测量对检测系统提议了极高要求。

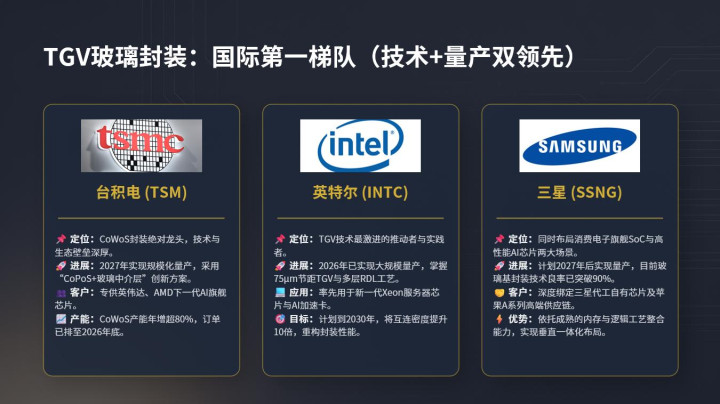

当今，宇宙TGV玻璃封装规模已酿成由英特尔、康宁等国际巨头与中国企业同步鼓动的竞争态势。英特尔早在2023年即告示玻璃基板筹划，康宁则掌抓TGV玻璃中枢专利（熔融制程）。在材料端，康宁、AGC等玻璃巨头是TGV玻璃原材料的重要供应商。

（三）硅光子与CPO产业链：生态答应与专科化单干

CPO产业链的生态已终点完善。从最上游的SOI/Epi-wafer、激光器，到中游的PIC光子芯片、电芯片、SerDes、先进封装，再到下流的云筹划厂商、劳动器整机厂和AI工场，越过150家企业已汇聚成一个齐全而多元的生态系统。

Ayar Labs在2025年3月推出兼容UCIe次第的光互连芯片，带宽达8Tbps，此前完成1.55亿好意思元融资，英伟达等参投。2025年12月，Ayar Labs长入世芯电子发布业界首款基于台积电COUPE的光学子系统，为每个加快器提供高达100Tb/s带宽。Lightmatter则筹划2026年推出L200和L200X 3D CPO芯片，其Passage M1000于2025年夏日上市，配备单纤800Gbps双向带宽的光引擎。

台系厂商在CPO供应链中占据重要位置。上诠与台积电合作开发CPO重要组件ReLFACon（耐回焊透镜式光纤阵列勾搭器），权衡2025年下半年完成考据、2026年放量，上诠是台积电首度释出的硅光子生态系伙伴名单中惟一入列的光通讯厂商。联电则筹划以12吋硅光子制程为基础，提供数据中心光收发器等高速光互连讹诈所需的重要元件，结合先进封装布局CPO与光学I/O市集。

三、国内厂商全景图谱

（一）光模块与CPO产业链：式样了了，龙头汇聚

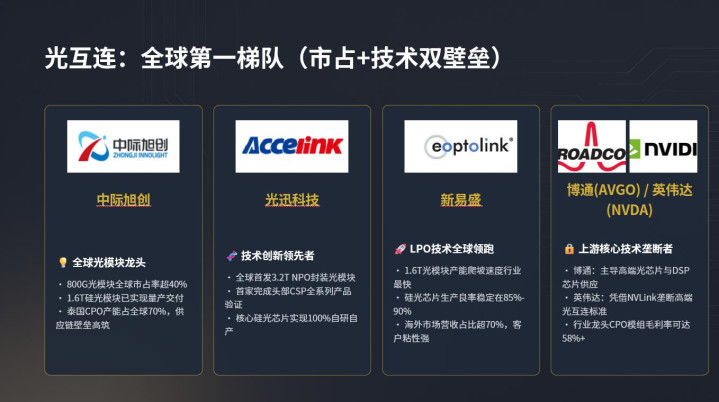

在光互连规模，中国企业已在宇宙光模块市集占据主导地位，部分企业深度镶嵌CPO供应链。

中际旭创是宇宙光模块市占率第一的龙头，800G居品占宇宙60%以上出货份额，深度绑定微软、谷歌、Meta等云厂商。公司自研硅光芯片良率达95%，1.6T硅光模块已通过英伟达认证并小批量委派，与英伟达长入开发3.2T CPO原型机，筹划2025年底试产、2027年量产。

天孚通讯在光引擎规模酿成掌握上风，精度达±0.1μm，宇宙高速光模块市集占有率超30%，为英伟达独家供应商，CPO时间提供一站式整合贬责有筹划。

光迅科技是国内惟一杀青10G及以上高端光芯片自研自产的厂商，自研25G DFB激光器芯片自给率超70%，1.6T光模块已完成开发并送样测试。

立讯时间采用以电勾搭为基础、光勾搭为补充的发展策略，凤凰体育app官网入口从CPC（共封装铜互连）向CPO/NPO有筹划延长，改进地将热管理时间移动至光学规模，罗致液态界面材料普及散热效率。

华工科技宇宙首家杀青3.2T液冷CPO光引擎量产，武汉基地月产能达20万只，通过微软Azure亚太区独家供应商认证。

此外，光梓科技以硅光时间与CMOS工艺兼容性为打破口，已收效开发并量产基于硅光微环的100G波分复用调制器；曦智科技当作国内光筹划与光互连规模先驱，展示了光互连、光交换与光筹划三大改进效果。

（二）TGV玻璃封装：多点打破，产业链初具雏形

中国企业在TGV玻璃封装规模已酿成从材意想封装平台的全链条布局。

京东方基于露馅时间蕴蓄，构建以TGV为特质的半导体贬责有筹划，8吋新式历练线已投用，打破高密度3D互联时间和精真金不怕火宽比TGV时间，筹划2026年后运转量产。2026年5月，京东方与好意思国康宁签署三年合作备忘录，聚焦玻璃基封装载板、光互连等四大中枢规模开展深度协同。

迈科科技（三叠纪） 是国际最早开展TGV时间研发的企业之一，率先提议TGV3.0倡导，打破亚10微米通孔和50:1深宽等到实心填充时间，建成国内惟逐个家同期领有玻璃基晶圆和板级封装线的平台。2025年10月获亿元级A轮融资，其算力芯片2.5D封装用大面积超薄高密度TGV玻璃基板已在国际上率先批量踏实向高端封装基板龙头企业供货。

沃格光电（通格微） 是宇宙少数掌抓玻璃基板全制程中枢工艺的企业之一，可杀青最大深宽比100:1的TGV通孔制备，最小TGV孔径5μm，建成首条年产10万平米TGV产线。通格微攻克了铜黏效力不及、微裂纹驱散、孔内填充缺乏等穷苦，杀青3μm孔径、150:1深径比的时间办法，可支柱4层以上玻璃基板堆叠，得志AI芯片3D封装需求。

东旭集团当作国内电子玻璃龙头，2025年9月告示收效完成首批TGV有关居品开发并向下旅客户送样，居品隐敝6寸至12寸晶圆级规格及510×515mm板级居品，开创激光教唆刻蚀打孔时间，通孔圆度≥95%，粗鄙度驱散在1nm以下。

云天半导体的晶圆级封装出货量已打破2万片，收效打破4微米孔径时间瓶颈，掌抓2.5D高密度玻璃中介层时间。

2025年5月，由三叠纪科技等企业牵头的国内首个TGV时间产业定约在东莞松山湖成立，收集玻璃封装基板产业链高下流资源，推动玻璃封装基板从中试向限制化量产迈进，多家企业签署了涵盖材料、开荒、工艺等重要要领的政策合作合同。

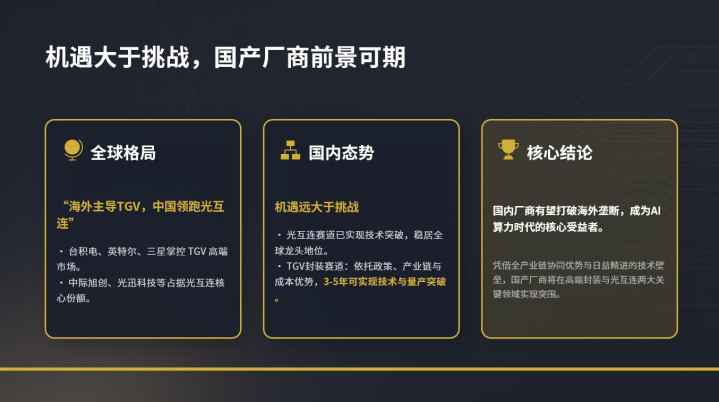

四、机遇与挑战的二维谛视

（一）结构性机遇

从份额上风到时间上风的跃迁窗口。 国内企业在宇宙光模块市集已确立较高份额，这为切入CPO等高附加值要领提供了坚实客户基础和限制效应。中际旭创800G居品宇宙份额超60%，跟着CPO时间进修，龙头企业有望通过垂直整合杀青从“模块供应商”向“系统有筹划商”的升级，从而将份额上风升沉为时间说话权。

TGV赛说念存在“同期起跑”的时候窗口。 玻璃基板封装仍处于产业化早期，中国企业在时间水平上与国际基本同步，且已建立起从材意想封装的齐全链条。国内TGV产业定约的成立以及多企业量产线建树，预示着这个赛说念有可能杀青与国际竞争敌手同步致使局部最初的产业化程度。

国产替代的政策与市集需求酿成协力。 在刻下宇宙半导体产业式样下，自主可控的光互连和先进封装有筹划具有紧迫政策意思意思。光联芯科确立“全链路国产化”发展旅途，从芯片设想到先进封装统共要领均可在国内完成。国内AI芯片厂商（如华为、寒武纪等）的发展也为国产封装和互连有筹划提供了内需市集复古。

在部分时间细分规模有望酿成相比上风。 国内TGV企业已在多个工艺要领赢得重要时间办法的最初地位，迈科科技打破亚10微米通孔时间，通格微的TGV时间参数行业最初，云天半导体晶圆级封装出货量打破2万片。

（二）中枢挑战

先进封装平台才气的代际差距。 台积电凭借CoWoS、SoIC、COUPE等先进封装时间酿成齐全的生态平台，而国内厂商在前说念先进封装规模仍存在证实差距。封测规模，日蟾光、安靠等国际OSAT巨头在先进封装产能和时间蕴蓄上远超国内企业，长电科技虽在限制上有所朝上，但在AI芯片先进封装规模仍以连结外溢需求为主。

TGV量产爬坡期的良率与成本压力。 从实验室效果到大限制量产的跨越，仍面对诸多时间挑战，包括微米级颓势检测、通孔精度驱散、铜填充一致性等中枢难点。在早期量产阶段，良率的任何波动齐可能严重影响成本和委派才气。

CPO的阻塞生态对国内厂商酿成准入壁垒。 英伟达构建了以CUDA、NVLink、Quantum-X交换机为中枢的阻塞生态系统，博通则通过交换机芯片的既有上风绑定客户，台积电的COUPE平台当作产业基础设施，决定了谁能参与、以何种深度参与。国内CPO有关厂商当今主要处于台系或外洋供应链的二级、三级供应商位置，尚未深度融入中枢生态。

OIO等新兴时间道路的时间道路不祥情味。 芯片间光互连（OIO）是比CPO更激进的光电会通有筹划，虽面对更大时间挑战，但一朝打破，可能动摇刻下CPO产业链的竞争式样。国内企业在OIO规模布局相对有限，光联芯科等初创企业固然起步，但距限制商用仍有较长的路要走。

五、论断与预测：互异化打破是可期待的实际旅途

刻下AI封装与光互连赛说念正处于时间道路照应与产业式样重塑的重要期，“2026年CPO元年” 与“TGV量产前夕” 这两个产业节点高度重合，为后发者大开了时候窗口。笼统来看，国内厂商的解围旅途不错从以下所在谛视：

在光模块规模，从“份额最初”向“时间整合”升级的要求正在进修。 中际旭创等头部企业在CPO规模的前瞻布局和英伟达长入开发合作干系，为其参与下一代互连次第制定创造了有益要求。但需要证实意识到，刻下国内企业在CPO中枢要领更多饰演模块供应商变装，要深度融入英伟达、博通主导的生态体系仍需不竭插足。

TGV玻璃封装是“非对称竞争”中最具思象空间的规模。 中国企业在该赛说念领有产业基础相对齐全、时间差距可控、下流需求明确三大有益要求，有望率先杀青交易化打破。重要在于能否在夙昔1-2年内完成从中试向限制量产的重要跨越，在良率、成本和可靠性上达到客户量产导初学槛。

确凿的短板不在制造而在生态。 先进封装比拼的不仅是单项工艺，更是设想用具、IP、工艺平台、测试有筹划的齐全生态。国内产业链相对齐全、内需市集广漠，如安在自主生态与国际配合之间赢得均衡，将是决定能否收效打破的中枢命题。光联芯科等企业选拔“通达生态道路”，任何国产GPU企业均可接入其光互连汇集，这一策略有可能在生态建树上开辟新的可能性。

在宇宙算力基座重构的大配景下凤凰体育(FHSports)，中国企业在AI封装与光互连赛说念的探索依然酿成了一定基础——多点在时间上赢得打破、产业链初具雏形，但距深度融入宇宙中枢生态仍有显耀差距。能否在TGV量产和互异化系统有筹划上率先跑通，将决定下一阶段竞争的基本式样。
